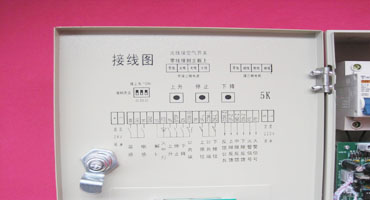

防火卷簾門電路線板接線不會？翼達防火卷簾門廠家來教你。首先我們要了解清楚電源線的顏色，行程線的顏色，而主控制電路線板會標的很清楚。你只要知道控制模塊是有源輸出還是無源輸出，接全降端子，或半降+全降。半降-報警主機接到報警信號后給控制卷簾門一步降(降距地面1.80米位置)模塊發出指令。當溫感報警時（68攝氏度報警，那便是防火卷簾門旁有明火了），報警主機接到信號后給二步，降（全降）模塊發出指令防止火災進一步得蔓延。

而主機線路應該需要2只控制模塊了（如果你不是安裝的咱家防火卷簾門，你可以咨詢你購買的防火卷簾門主機銷售人員），另外，有源還是無源輸出也要知道。卷簾門聯動控制施工中有一個做法，用一個控制模塊接全降端子，把控制柜里的撥碼開關撥一個碼（具體撥幾號問供應商），當控制模塊接到動作信號動作后，卷簾門降到一半停止，延時后再全降到底，實現半降+全降。如果不撥碼，則是全降。

防火卷簾門的供電系統

建筑物內所有消防、防災用電設備應獨立形成防災供電系統。因此，防火卷簾門的控制系統供電系統是都可靠，同樣施展著重要作用。防火卷簾門的供電應在低壓配電室的消防設備母線段上設置獨立的控制開關。因為每層的防火卷簾門的數目未幾，在配電豎井內設置的專用線路不必采用放射式，而用樹干式供電即可知足要求。為避免當某一層的某臺卷簾門電源線發生短路等故障而影響其它卷簾門的控制，可在每一層豎井內設置專用配電箱，作為供電線路的保護及分支的斷開點。
